Protrusion Puncture Tester – Omfattende veiledning for testing av punkteringsmotstand til strekkfilmer

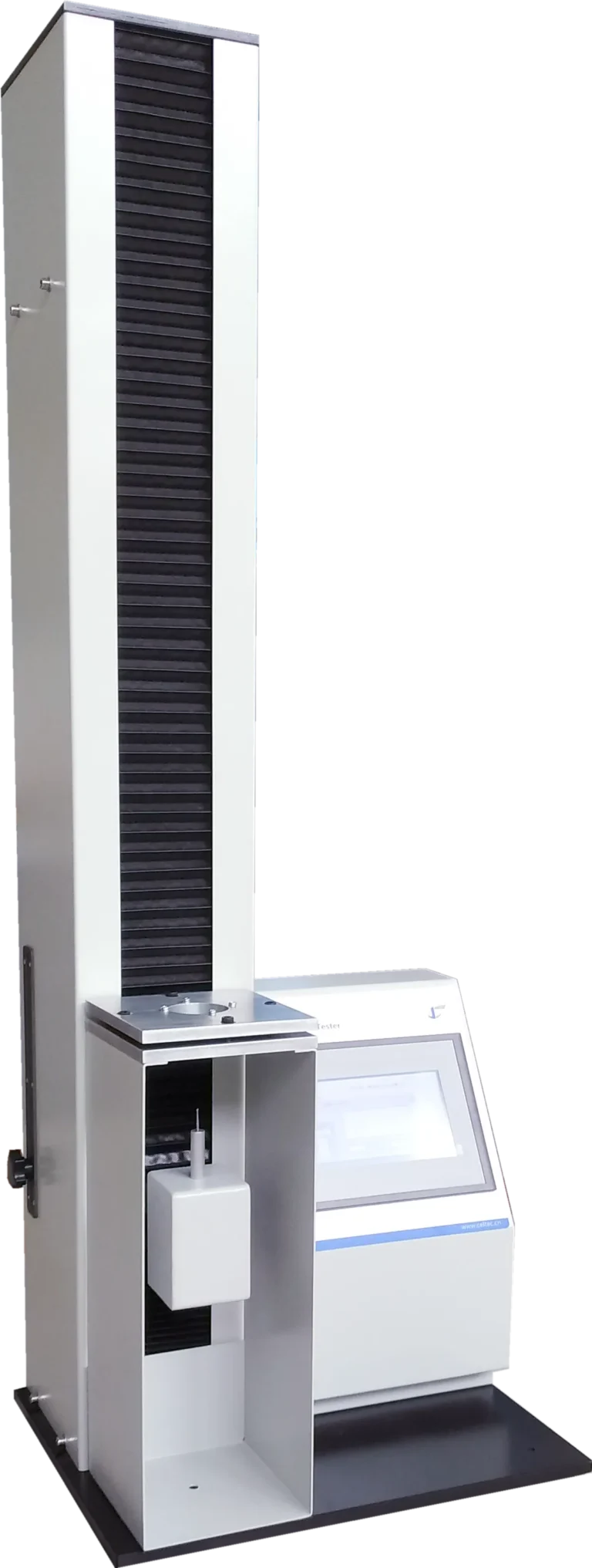

    Protrusion Puncture Tester

     Protrusion Puncture Tester er et presist instrument designet for å evaluere punkteringsmotstanden til strekkfolier. Denne testen vurderer filmens evne til å motstå punkteringskrefter under biaksiale spenningsforhold. Denne testeren er avgjørende for bransjer som krever slitesterkt emballasjemateriale, og sikrer pålitelig ytelse av strekkfolier i virkelige applikasjoner.

    Oversikt over Protrusion Puncture Tester

    De Protrusion Puncture Tester er et viktig testinstrument designet for å måle punkteringsmotstand for strekkfolier og andre plastmaterialer. Testen simulerer belastningen som emballasjematerialer møter under transport og håndtering, og gir kritiske data om filmens evne til å absorbere energi og motstå punktering. Ved å bruke en standardisert lav penetrasjonshastighet, sikrer denne testeren konsistente og pålitelige resultater, noe som gjør den uvurderlig for produsenter i emballasjeindustrien.

    Nøkkelfunksjoner:

    Standard testbetingelser: Utfører tester under kontrollerte forhold for å gjenskape virkelige biaksiale spenningsscenarier.

    Kritiske målinger: Gir data om maksimal kraft, kraft ved brudd, energi til å bryte og penetrasjonsavstand.

    Presisjonstesting: Nøyaktige og reproduserbare målinger, ideell for kvalitetskontroll og FoU.

    De Protrusion Puncture Tester følger retningslinjene satt av ASTM D5458, en standardmetode for å måle punkteringsmotstanden til plastfilmer. Dette sikrer at testeren overholder industristandarder for testing av materialer som brukes i emballasje.

    Bruk av fremspringspunkturtesteren

    De Protrusion Puncture Tester brukes i en rekke bransjer, spesielt der strekkfilmer er en integrert del av emballasje og frakt. Her er noen nøkkelapplikasjoner:

    • Emballasjeindustri: Mye brukt til å teste strekkfolie og matpakkefilm, hvor punkteringsmotstand er avgjørende for å beskytte innholdet under transport.
    • FoU og materialutvikling: Forskere og utviklere bruker denne testeren til å evaluere nye materialer og filmformuleringer, for å sikre at de oppfyller de nødvendige holdbarhetsstandardene.
    • Kvalitetskontroll: Produsenter kan bruke punkteringsmotstandstest å overvåke konsistensen av filmkvalitet under produksjonskjøringer.
    • Forbruksvarer emballasje: Sikrer sikkerheten til gjenstander som elektronikk, medisinsk utstyr og forbruksvarer som krever robust emballasje for å forhindre skade under håndtering.

    Hvorfor er det punkteringsmotstand testing nødvendig i emballasjeindustrien?

    • Beskyttelse av innhold: Strekkfolier er mye brukt for å sikre produkter under lagring og frakt. En punktering i filmen kan kompromittere pakkens integritet og føre til skade.
    • Holdbarhetsvurdering: Under virkelige forhold utsettes emballasjefilmer for ulike påkjenninger som kompresjon, riving og punktering. Utstikkende punkteringsmotstand er et direkte mål på et materiales evne til å motstå disse kreftene.
    • Kostnadseffektivitet: Tester punkteringsmotstand til plastfilmer sikrer at filmer oppfyller ytelsesforventningene, og reduserer risikoen for produktskade og retur, noe som kan være kostbart.
    • Overholdelse: Møte industristandarder som ASTM D5458 sikrer at produsenter produserer materialer av høy kvalitet som overholder globale emballasjeforskrifter.

    Arbeidsprinsipp

    De Protrusion Puncture Tester funksjoner ved å bruke en kontrollert biaksial stress til et eksemplar av strekkfolie. Prosessen involverer penetrering av en sonde gjennom filmen, og testeren måler ulike parametere som den maksimale kraften som kreves for å punktere filmen, avstanden til sondepenetrering og energien som absorberes av filmen før brudd.

    Testprosess:

    1. Prøveforberedelse: En prøve av filmen kuttes til størrelse 150 mm*150 mm eller en 150 mm bred rulleprøve, og tykkelsen måles.

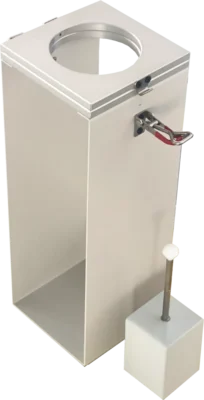

    2. Probeapplikasjon: En pæreformet TFE-belagt sonde brukes til å påføre kraft på filmen. Sonden trenger inn i materialet med en lav hastighet på 250 mm/min.
    3. Kraft- og penetrasjonsmåling: De maksimal kraft kreves for å punktere filmen, sammen med penetrasjonsavstand er registrert.
    4. Dataanalyse: Dataene samlet inn under testen gir innsikt i punkteringsstyrke av filmen.

    Denne metoden sikrer at testeren simulerer virkelige forhold der filmen kan bli utsatt for punktering eller stress fra skarpe gjenstander eller feilhåndtering.

    Fordeler med Protrusion Puncture Tester

    Presisjonskulens blyskruemekanisme sikrer jevn hastighet og forskyvning, noe som reduserer testvariabiliteten.

    De 7-tommers HMI berøringsskjerm gir enkel betjening, reduserer treningstiden og øker effektiviteten.

    Testhastighet, kontrollert penetrasjonslengde og belastningsområde er alle justerbare for å imøtekomme ulike testbehov.

    Integrert program (og valgfri programvare) gir mulighet for omfattende rapportering, noe som er avgjørende for kvalitetskontroll og samsvar.

    Egnet for en rekke materialer utover strekkfolie, inkludert andre typer plast og fleksible filmer.

    Testeren er fullstendig i samsvar med internasjonale standarder som f.eks ASTM D5458.

    Konfigurasjoner og tilbehør

    De Protrusion Puncture Tester er designet med tanke på fleksibilitet, og tilbyr flere konfigurasjoner og valgfritt tilbehør:

    Standard: Inkluderer tester, sonde, prøveklemme, RS232-port, strømledning, manual, sikring.

    Valgfritt tilbehør:

    PC-programvare, COM Line, prøveplate, prøvekutter, kalibreringsvekt, mikroprinter, prøveklemme, veiecelle, sonde.

    Friksjonskoeffisient (COF) testmodul:

    De Friksjonskoeffisient test er nyttig for pakkefilmtest når den glir mot andre materialer.

    På grunn av dens klamre natur, er det ikke nødvendig med pakkefilm til pakkefilm COF-tester. Denne funksjonen gjør testeren allsidig for alle typer filmprodusenter.

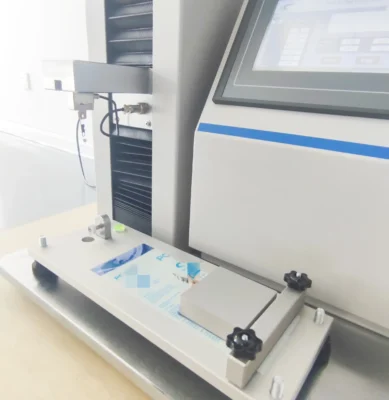

    Friksjonskoeffisienttest på strekk

    Modulen trenger COF-testseng, sledesett.

    Strekk-, forlengelses- og annen punkteringstestmodul:

    Strekk- og forlengelsestesteren kan utføres på sin motpart TST-01 Strekktesteren.

    Andre typer punkteringstestere kan utføres ved å legge til spesifikke punkteringsprober eller nåler, prøveklemmer for forskjellige testområder, for eksempel ASTM F1306.

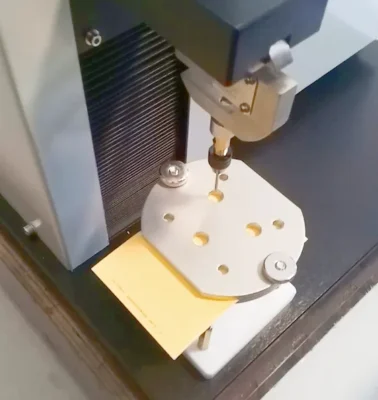

    ASTM F1306 punkteringstest

    Modulen trenger prøvekjever, punkteringsprober, prøveklemmer osv.

    Støtte og opplæring

    På Celleinstrumenter, gir vi omfattende støtte og opplæring for våre kunder for å sikre at de maksimerer potensialet til sine SPC-01 Peel Cling Tester. Våre tjenester inkluderer:

    • Installasjonsstøtte: Hjelp til oppsett og kalibrering.
    • Opplæringsmateriell: Dybdeopplæring i hvordan man betjener testeren.
    • Teknisk støtte: Løpende kundeservice for eventuelle driftsproblemer eller forespørsler.
    • Oppgraderinger og vedlikehold: Hold utstyret oppdatert med det nyeste programmet.

    For å spare kostnader for kundene, anbefalte vi vår alltid gratis online/ekstern metode for ovennevnte tjenester.

    Vanlige spørsmål om Peel Cling Tester

    Hva er hensikten med Utstikkende punkteringstest?

    Testen brukes til å måle punkteringsmotstand for strekkfolier, som er avgjørende for å bestemme deres holdbarhet og effektivitet for å beskytte produkter under transport og lagring.

    Hvordan forbereder jeg prøven for testing?

    Prøven skal kuttes til spesifisert størrelse (150x150 mm), eller 150 mm bred i en rull.

    Hva er betydningen av biaksial spenning i testen?

    Biaksial belastning simulerer den faktiske belastningen som strekkfolier utsettes for under håndtering og transport, og sikrer at testresultatene reflekterer virkelige forhold.

    Kan jeg teste andre materialer enn strekkfolie?

    Ja, den Protrusion Puncture Tester kan også brukes til å teste andre typer plastfilmer og -materialer, noe som gjør den allsidig for ulike emballasjeapplikasjoner.
