Haze and Transmittance Test for Wrap Films: Omfattende veiledning

Innpakningsfilmer, inkludert strekkfilmer og emballasjefilmer, brukes i en rekke bruksområder, fra emballasje til beskyttelse og transport. Disse filmene må ofte opprettholde et visst nivå av gjennomsiktighet for å tillate synlighet av innholdet samtidig som de gir effektiv beskyttelse mot eksterne elementer.

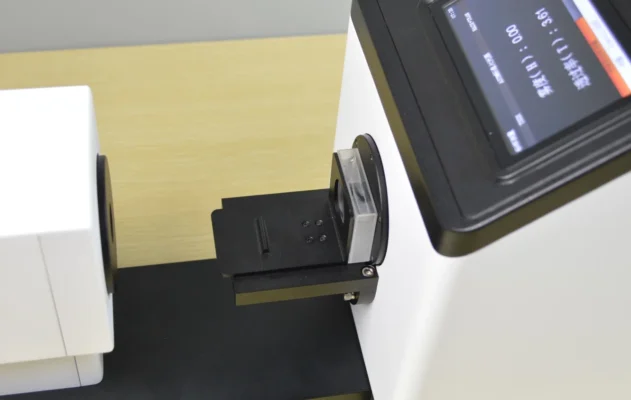

Uklarhetsmåler og lystransmittansmåler

Rollen til uklarhet og lystransmittering i emballasje

Uklarhet og lysgjennomgang påvirker direkte klarheten og utseendet til innpakningsfilmen, noe som er avgjørende for forbrukernes oppfatning, spesielt i matemballasje og detaljhandelsmiljøer. Utilstrekkelige uklarhetsnivåer kan føre til dårlig visuell appell, mens feil overføring kan kompromittere effektiviteten til omslaget når det gjelder å beskytte produkter. Testing sikrer at filmer oppfyller de nødvendige spesifikasjonene for optisk klarhet og gjennomsiktighet.

Transmittans og dis er to svært viktige optiske egenskaper til gjennomsiktige materialer.

Uklarhet er sterkt relatert til spredt og overført lysstrøm; Transmittans er prosentandelen av lysstrøm gjennom mediet til den totale innfallende lysstrømmen.

Haze karakteriserer tilstanden til turbiditet og uregelmessighet i gjennomsiktige eller gjennomskinnelige materialer, og transmittans indikerer evnen til et materiale til å overføre lys.

Haze er forholdet mellom den spredte lysfluksen og den transmitterte lysstrømmen som avviker fra den innfallende lysretningen når parallelt lys passerer gjennom en materialprøve, og uttrykkes som en prosentandel. Vanligvis brukes kun den spredte lysstrømmen som avviker fra retningen til innfallende lys med mer enn 2,5 grader for å beregne disen.

Overføring er lysets evne til å passere gjennom mediet til en materiell gjenstand, og er prosentandelen av lysstrømmen som passerer gjennom materialet til dets innfallende lysstrøm.

Hvordan er dis og transmittans og beregnes?

Under testen, når det ikke er noe innfallende lys, er den mottatte lysfluksen 0. Når det ikke er noen prøve, passerer alt innfallende lys gjennom, og den mottatte lysfluksen er 100, som er betegnet som T1. På dette tidspunktet absorberes parallelt lys av lysfellen, og den mottatte lysfluksen er instrumentets spredte lysstrøm, T3. Deretter plasseres prøven, og instrumentet mottar den transmitterte lysfluksen, som er T2. Hvis det parallelle lyset absorberes av lysfellen, er den mottatte lysfluksen summen av prøven og instrumentets spredte lysfluks, T4. Basert på de målte verdiene for T1, T2, T3 og T4, kan transmittans- og uklarhetsverdiene beregnes.

Transmittansen Tt beregnes i henhold til følgende formel:

Tt(%)=T2/T1*100

Uklarhetsverdien H beregnes i henhold til følgende formel:

H(%)=(T4/T2-T3/T1)*100

Generelt sett har transmittans og dis et omvendt forhold. Materialer med høy transmittans har en tendens til å ha lav uklarhet, og omvendt. Forholdet mellom de to er imidlertid ikke alltid slik, og noen ganger kan resultatene være motsatte.

Veiledende standarder for uklarhet og transmittanstesting

Flere internasjonale standarder styrer måling av uklarhet og transmittans, og sikrer nøyaktighet og konsistens på tvers av testprosedyrer.

ASTM D1003 – Standard testmetode for uklarhet og lysgjennomgang av gjennomsiktig plast

ASTM D1003 er den mest brukte metoden for å måle uklarhet og lystransmittans i gjennomsiktig plast, inkludert innpakningsfilmer. Denne testen bruker en uklarhetsmåler for å måle graden av lysspredning og prosentandelen av lys som sendes gjennom en prøve.
Finn ut mer om ASTM D1003

ISO 13468 – Plast – Bestemmelse av den totale lysgjennomgangen til gjennomsiktige materialer

ISO 13468 gir en detaljert prosedyre for å teste uklarheten til plastfilmer, med fokus på nøyaktige måleforhold og utstyr for å evaluere hvor mye lys som spres gjennom filmen.
Finn ut mer om ISO 13468

ISO 14782 – Plast – Bestemmelse av uklarhet for gjennomsiktige materialer

ISO 14782 skisserer en metode for å måle uklarhet og lysgjennomgang av plastfilmer. Den spesifiserer utstyret, prosedyren og betingelsene som er nødvendige for å sikre nøyaktige og repeterbare resultater.

Finn ut mer om ISO 14782

ASTM D1044 –Standard testmetode for motstand av transparent plast mot overflateslitasje med Taber Abraser

Selv om det ikke er direkte relatert til dis, ASTM D1044 er en nøkkelstandard for testing av slitestyrken til filmer, noe som kan påvirke filmens transmittans og generelle klarhet under bruk.
Finn ut mer om ASTM D1044

Testoversikt

De Uklarhets- og transmittanstest utføres vanligvis ved bruk av standardiserte testmetoder som ASTM D1003, ISO 14782, ISO 13468, og ASTM D1044. Disse standardene skisserer prosedyrene for å måle de optiske egenskapene til gjennomsiktige filmer, inkludert uklarhet og lystransmittans, som er avgjørende for å bestemme hvordan filmen vil fungere i praktiske applikasjoner som emballasje, skjermer og annen industriell bruk.

Trinn-for-trinn testprosedyre

1. Prøveforberedelse

Eksempelutvalg: Velg en representativ filmprøve for testing. Sørg for at filmen er ren og fri for smuss, riper eller andre feil som kan påvirke målingen.

Prøvestørrelse: Filmprøven kreves vanligvis for å være stor nok til å dekke teståpningen til uklarhetsmåleren, vanligvis et sirkulært område på rundt 50 mm eller mer i diameter.

2. Instrumentoppsett

Kalibrering av dismåler: Uklarhetsmåleren må kalibreres i henhold til produsentens anvisninger. Kalibrering sikrer at instrumentet gir nøyaktige avlesninger. Kalibrering gjøres vanligvis med et sertifisert standardmateriale som har kjente uklarhets- og transmittansverdier.

Plasser prøvefilmen mellom instrumentets lyskilde og detektoren. Filmen bør plasseres på en slik måte at lys passerer gjennom den.

3. Parameterinnstilling

Velg teststandard, testelement for uklarhet, transmittans eller begge deler, og lyskilden, for eksempel lys A, lys C eller lys D65.

4. Start test

Mål en standardprøve som baseline og mål deretter de testede prøvene. Testresultatet vises på skjermen og brukeren kan sammenligne resultatene.

Vanlige spørsmål om dis og lystransmittanstest

Hva er forskjellen mellom uklarhet og lysgjennomgang i plastfilmer?

Haze refererer til spredning av lys når det passerer gjennom et materiale, noe som forårsaker tap av klarhet og resulterer i et uklart utseende. Lystransmittans, derimot, måler prosentandelen av synlig lys som passerer gjennom materialet uten å spre seg. Mens dis kvantifiserer klarheten eller gjennomsiktighetstapet, vurderer lystransmittansen hvor mye lys som faktisk kan passere gjennom materialet, noe som er viktig for applikasjoner som emballasje og visuelle skjermer.

Hvordan påvirker dis og lysgjennomgangstesten emballasjematerialer?

For emballasjematerialer, spesielt i industrier som mat og farmasøytiske produkter, er klarheten og lysgjennomgangen til emballasjematerialet avgjørende. Høye uklarhetsverdier kan redusere produktets hylletiltrekning ved å få det til å virke uklart eller ugjennomsiktig, mens optimal lysgjennomgang sikrer at etiketter, produktdetaljer eller innholdet i emballasjen forblir synlig. Testen hjelper produsenter med å sikre at filmene deres oppfyller estetiske og funksjonelle krav til klarhet og transparens.

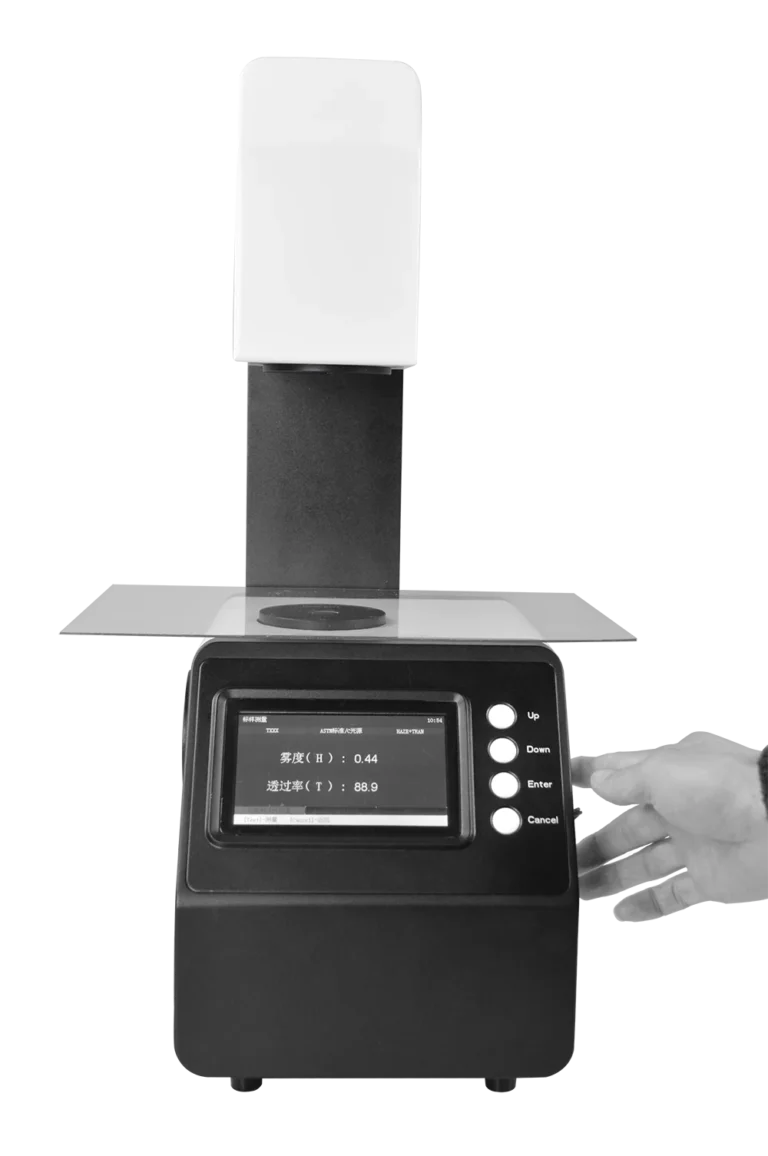

Hva er rollen til uklarhetsmåleren i gjennomføringen av disse testene?

EN dis meter brukes til å måle mengden spredt lys som passerer gjennom en film. Det fungerer vanligvis ved å rette en lysstråle gjennom prøvematerialet og bruke detektorer for å måle både transmittert og spredt lys. Forskjellen mellom disse målingene hjelper til med å beregne uklarhet og transmittansverdier. Dette instrumentet er avgjørende for å gi presise, objektive og reproduserbare resultater som kreves av internasjonale teststandarder.

Hvordan beregnes lysgjennomgangsprosenten under testing?

Lysgjennomgang beregnes som forholdet mellom den overførte lysstrømmen gjennom materialet og den innfallende lysstrømmen. Dette uttrykkes vanligvis som en prosentandel:Formel for lysoverføringDenne verdien indikerer hvor mye lys (i form av synlig spektrum) som passerer gjennom materialet, noe som er avgjørende for å evaluere gjennomsiktigheten og den optiske klarheten til filmer som brukes i ulike applikasjoner.

Kan dis- og lystransmittanstesting brukes på andre materialer enn plastfilmer?

Ja, testing av uklarhet og lysgjennomgang kan brukes på en rekke materialer utover plastfilmer, inkludert glass, belegg og laminater. Imidlertid kan de spesifikke testmetodene og utstyret variere avhengig av materialets egenskaper. For eksempel, mens ASTM D1003 vanligvis brukes for plastfilmer, kan det være nødvendig med ytterligere standarder eller modifikasjoner for andre materialer for å ta hensyn til forskjeller i lysspredningsadferd eller overflateegenskaper.

Hvilke standarder brukes til å utføre uklarhets- og transmittanstesting?

De primære standardene for testing av dis og lystransmittans inkluderer:

  • ASTM D1003: Standard testmetode for uklarhet og lysgjennomgang av gjennomsiktig plast.
  • ISO 14782: Denne standarden spesifiserer metoden for å bestemme lystransmittansen til plastfilmer og -ark.
  • ASTM D1044: Gir retningslinjer for å bestemme uklarheten og klarheten til plast utsatt for slitasje. Disse standardene sikrer konsistente, repeterbare tester og nøyaktige data for evaluering av materialytelse.
